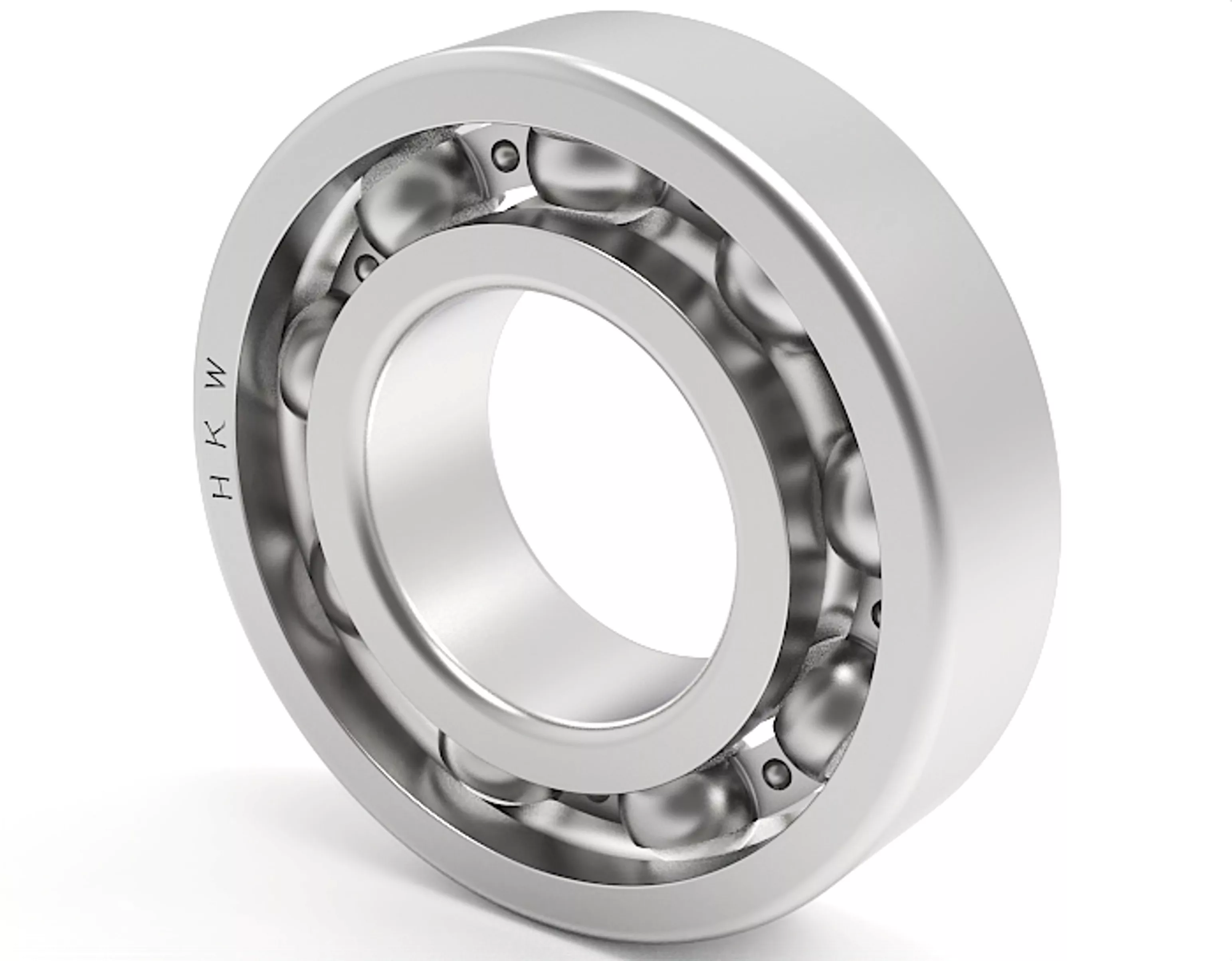

Bau‑EigenschaftenDie Laufbahnen des Innen‑ und Außenrings besitzen eine tiefe Rillenform. Zwischen Stahlkugeln und Laufbahnen besteht eine Punktberührung. Das Lager kann gleichzeitig Radialbelastungen sowie beidseitige Axialbelastungen aufnehmen und zeichnet sich durch eine kompakte und einfache Konstruktion aus.

HauptvorteileEs verfügt über einen sehr geringen Reibungswiderstand, eine hohe Grenzdrehzahl, niedrige Herstellungskosten und eine gute Austauschbarkeit. Es ist der am häufigsten eingesetzte Lagertyp.

EinsatzbereicheElektromotoren, Automobil‑Radnaben und Getriebe, Haushaltsgeräte, Ventilatoren und Pumpen, Baumaschinen sowie alle Arten von Allgemeinmaschinen.

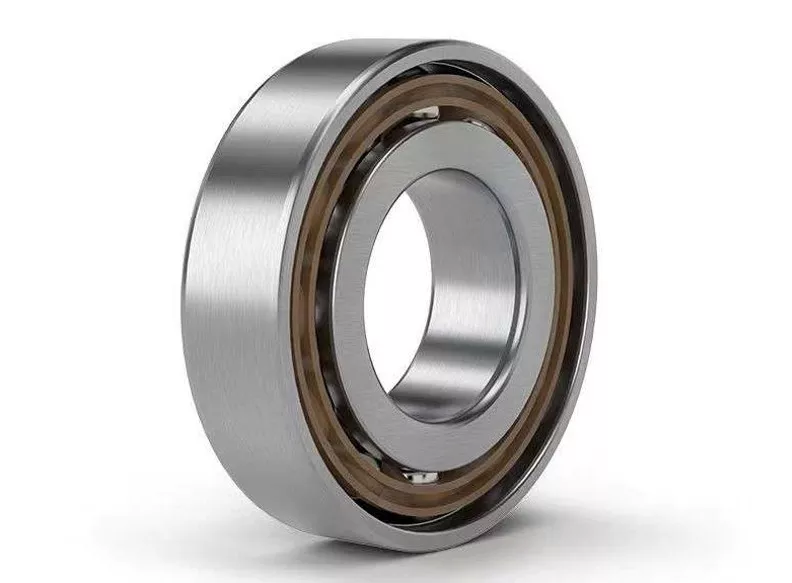

Bau‑EigenschaftenEs besteht ein Kontaktwinkel zwischen den Laufbahnen und der Lagerachse. Das Lager kann gleichzeitig Radial‑ und einseitige Axialbelastungen aufnehmen und wird üblicherweise paarweise montiert.

HauptvorteileEs zeichnet sich durch eine hohe Steifigkeit und starke Stoßfestigkeit aus. Es eignet sich für Betriebszustände mit hoher Drehzahl und hoher Genauigkeit und ist zur Aufnahme von kombinierten Belastungen geeignet.

EinsatzbereichePräzisionswerkzeugmaschinen‑Spindeln, Automobil‑Differenziale, Getriebe, luft‑ und raumfahrttechnische Geräte sowie Hochleistungs‑Antriebssysteme.

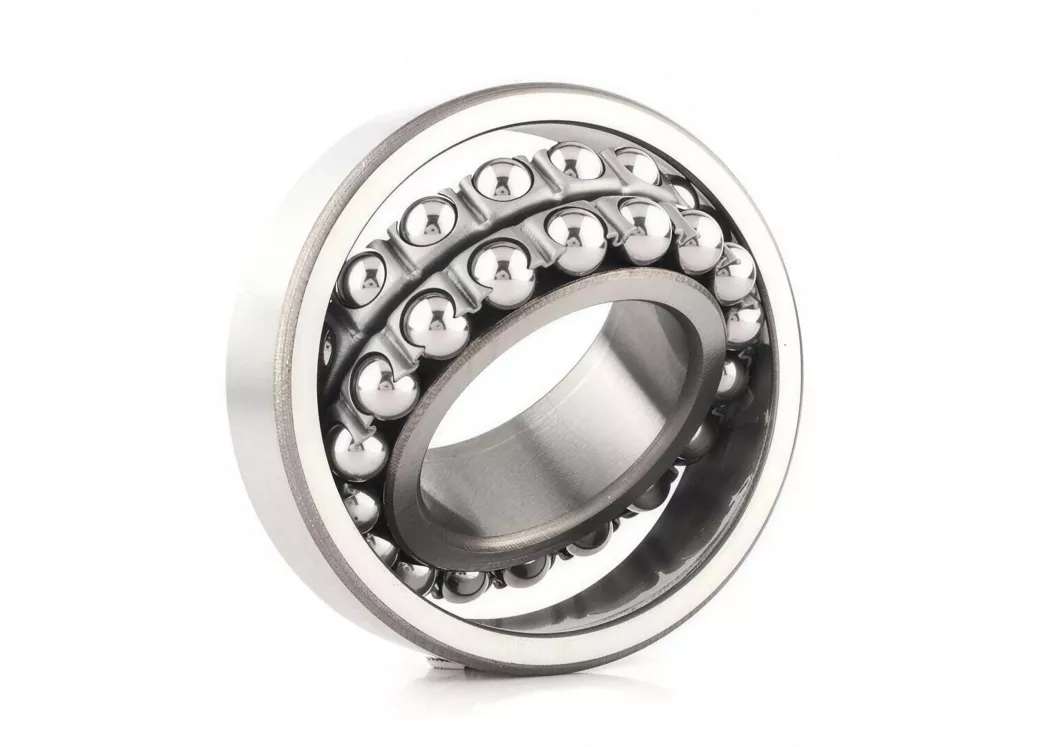

Bau‑EigenschaftenDie Laufbahn des Außenrings ist kugelförmig. Dadurch kann sich der Innenring gegenüber dem Außenring neigen; Durchbiegungen der Welle und Montage‑Fehlausrichtungen werden selbstständig ausgeglichen.

HauptvorteileEs besitzt eine hervorragende Selbstausrichteigenschaft, ist stoß‑ und schwingfest, lässt sich einfach montieren und eignet sich besonders für lange Wellen mit großer Durchbiegung.

EinsatzbereicheTextilmaschinen, Holzbearbeitungsmaschinen, Landmaschinen, Förderanlagen, Papiermaschinen sowie vertikale Pumpen.

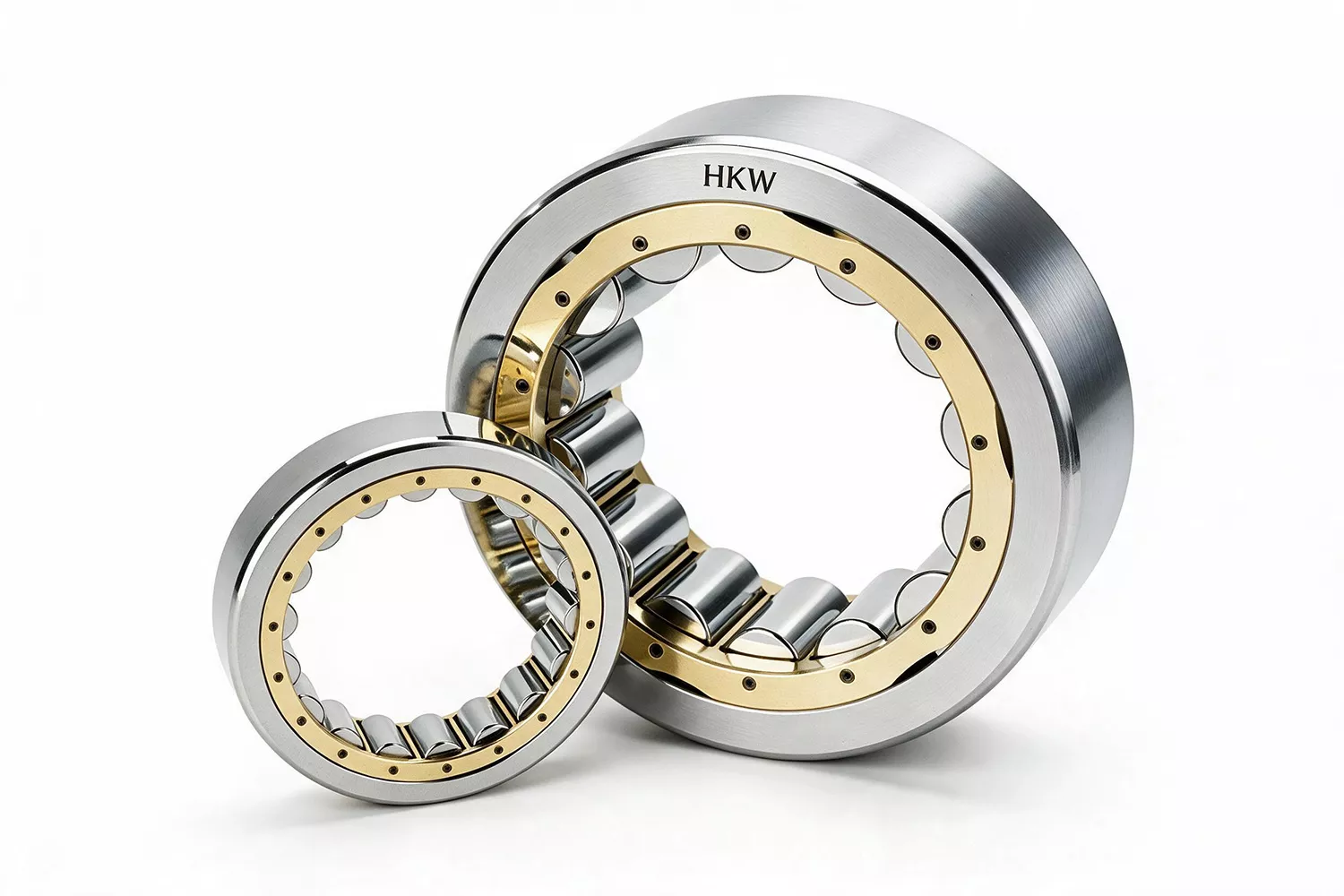

Bau‑EigenschaftenDie Wälzkörper bestehen aus Zylinderrollen, die eine Linienberührung mit den Laufbahnen herstellen. Das Lager verfügt über eine hohe radiale Tragfähigkeit, der Innen‑ oder Außenring ist demontierbar und es eignet sich für Betriebsbedingungen mit hoher Belastung.

HauptvorteileEs zeichnet sich durch hohe radiale Steifigkeit, die Eignung für hohe Drehzahlen, einfache Montage und Wartung sowie einen niedrigen Reibungskoeffizienten aus.

EinsatzbereicheWerkzeugmaschinenspindeln, Getriebe, Großelektromotoren, metallurgische Walzwerke sowie Hebeeinrichtungen.

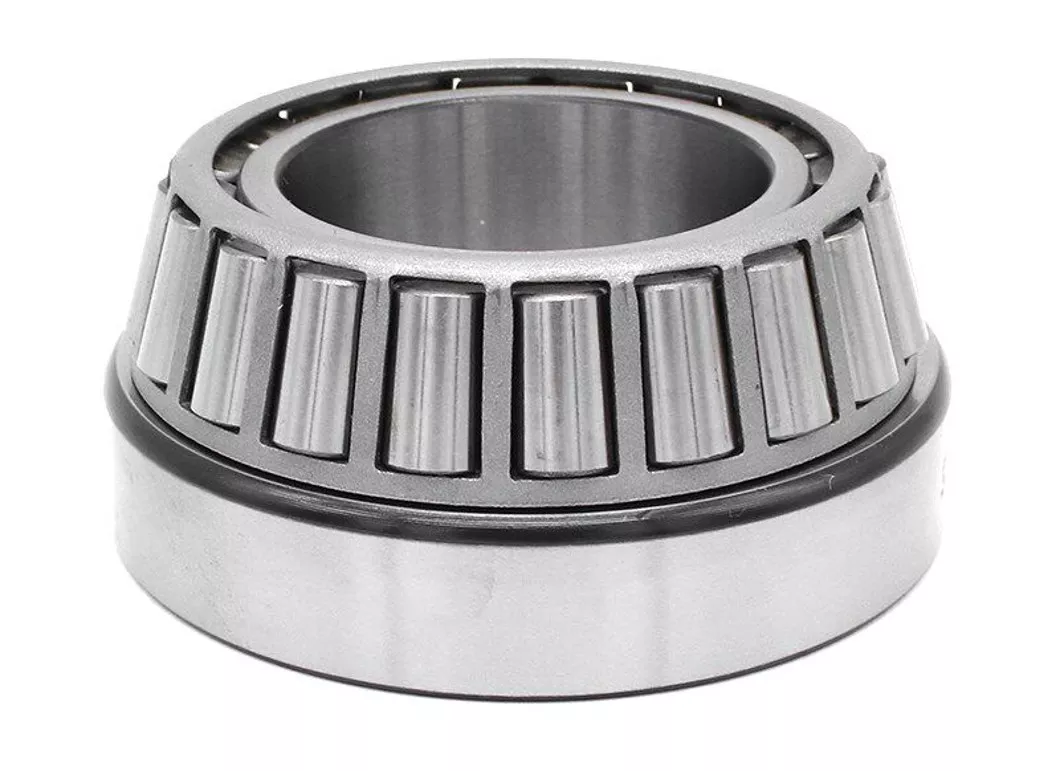

Bau‑EigenschaftenDie Wälzkörper sind kegelstumpfförmig. Das Lager kann gleichzeitig hohe radiale Belastungen sowie einseitige Axialbelastungen aufnehmen. Innen‑ und Außenring lassen sich trennen, was die Montage erleichtert.

HauptvorteileEs besitzt eine hohe Tragfähigkeit für kombinierte Belastungen, eine große Steifigkeit, eine mittlere Grenzdrehzahl und kann paarweise eingebaut werden.

EinsatzbereicheAutomobil‑Radnaben, Differenziale, Baumaschinen, Achslagergehäuse von Schienenfahrzeugen sowie Erdölbohranlagen.

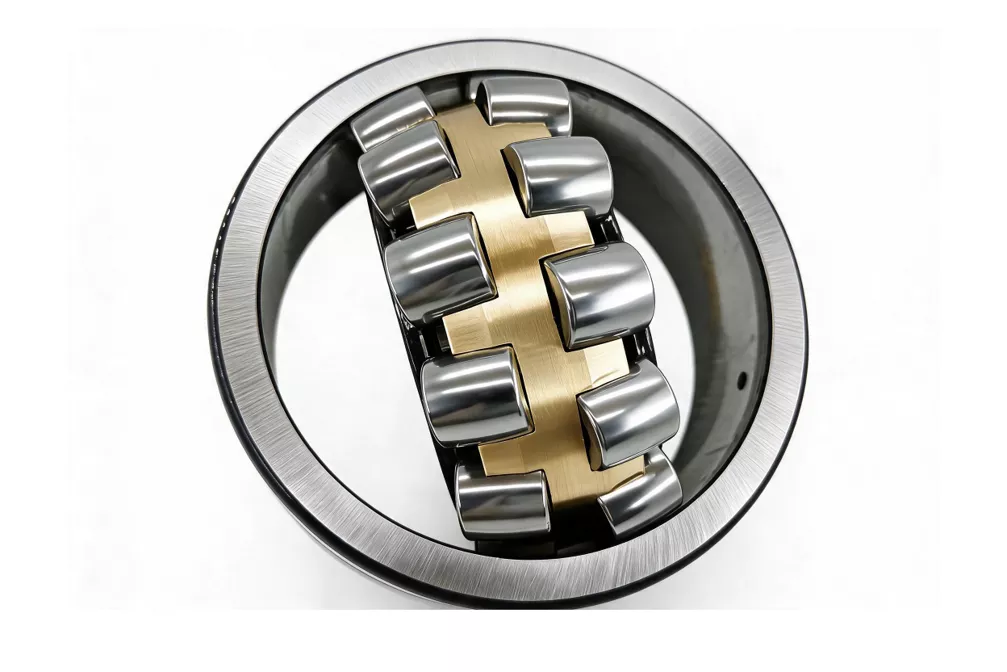

Bau‑EigenschaftenDie zweireihigen Kugelrollen wirken mit den kugelförmigen Laufbahnen zusammen. Dadurch werden Koaxialitätsfehler selbstständig ausgeglichen und eine begrenzte Neigung der Welle zugelassen.

HauptvorteileEs verfügt über eine extrem hohe radiale Tragfähigkeit, ist stoß‑ und schwingfest, selbstausrichtend und eignet sich für Lagergehäuse mit großen Verformungen.

EinsatzbereicheBergbau‑Brecher, Hauptaggregate von Baumaschinen, Papiermaschinen, Stahl‑Stranggießanlagen sowie Vibrationssiebe.

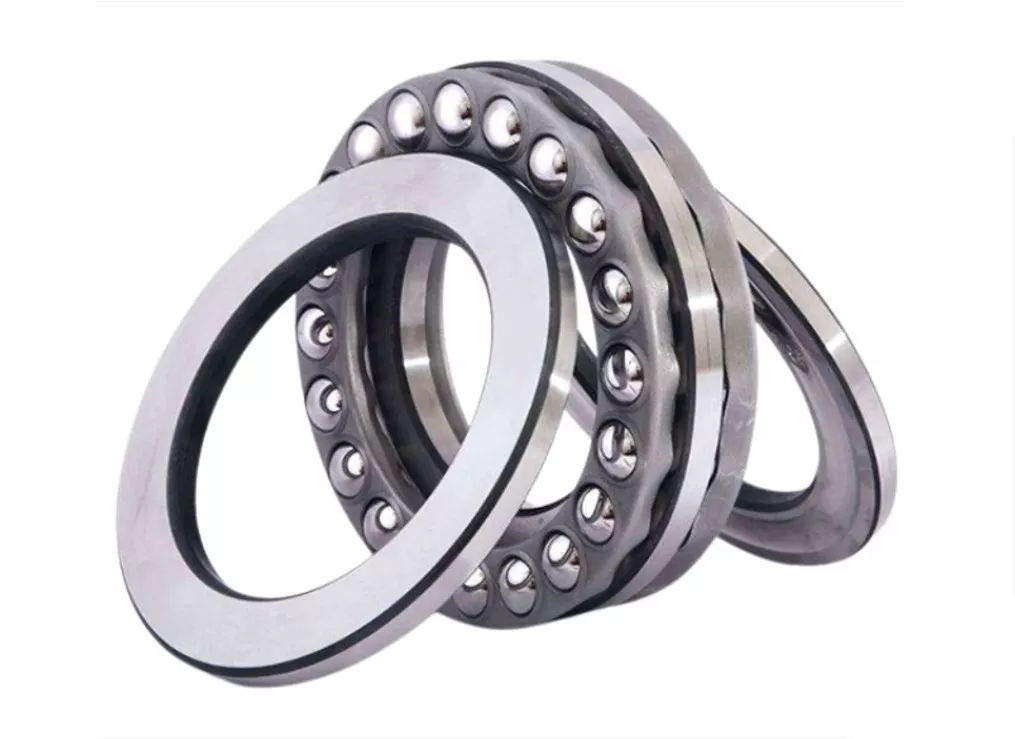

Bau‑EigenschaftenEs besteht aus Wellenring, Gehäusering und Stahlkugeln und ist ausschließlich für die Aufnahme reiner Axialbelastungen ausgelegt. Es gibt Bauformen für einseitige und zweiseitige Belastung.

HauptvorteileEs zeichnet sich durch eine kompakte Bauweise, einen niedrigen Reibungskoeffizienten und eine hohe Grenzdrehzahl aus und eignet sich für Einsätze mit überwiegender Axialbelastung.

EinsatzbereicheHaken von Hebezeugen, axiale Positionierung von Werkzeugmaschinenspindeln, Hebeböcke, vertikale Pumpen sowie Präzisionsgeräte.

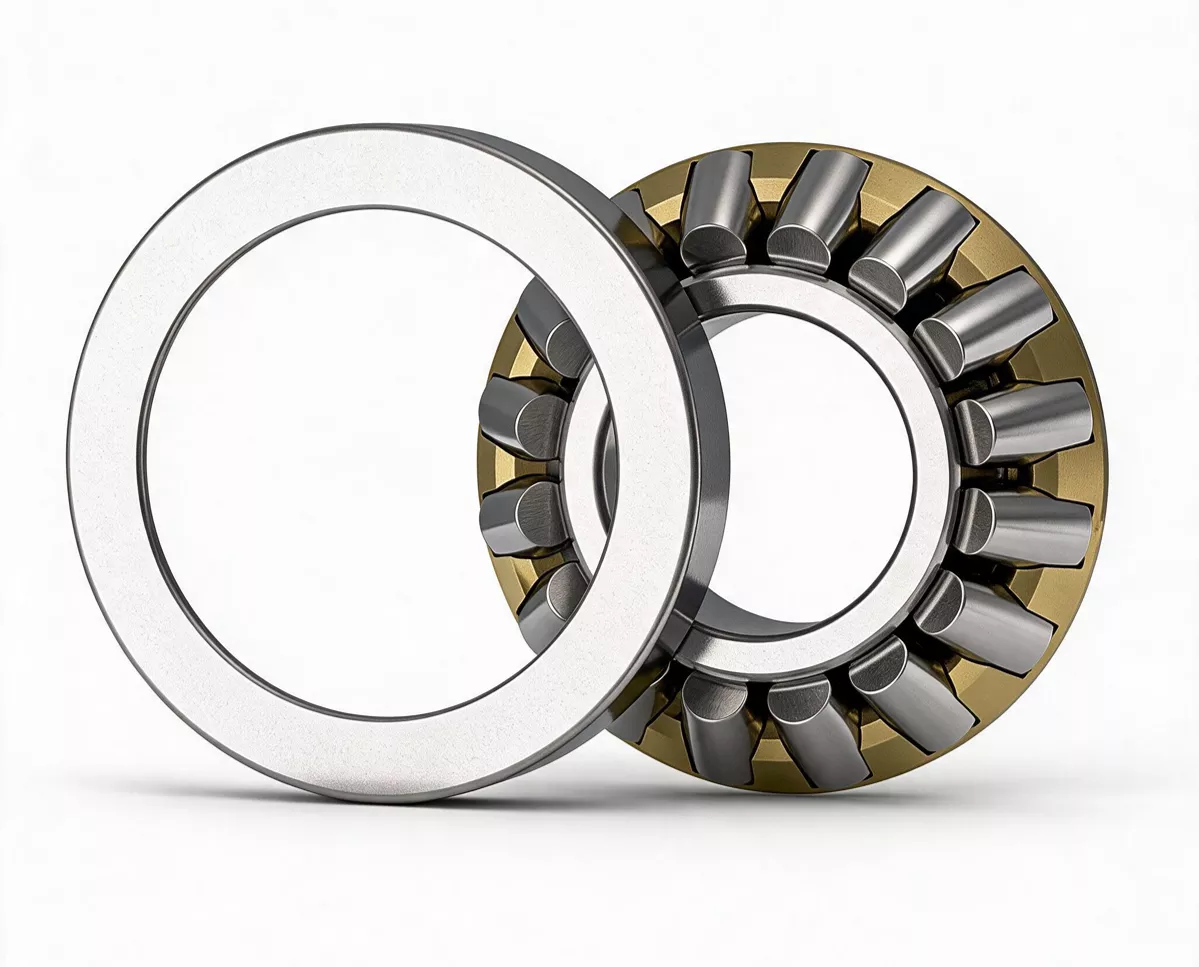

Bau‑EigenschaftenAls Wälzkörper dienen Rollen. Durch die Linienberührung verfügt das Lager über eine deutlich höhere axiale Tragfähigkeit als Kugellager und ist stoßfest.

HauptvorteileEs besitzt eine große Tragfähigkeit, hohe Steifigkeit sowie gute Schwing‑ und Stoßbeständigkeit und ist für Betriebe mit hoher Belastung geeignet.

EinsatzbereicheSchwere Werkzeugmaschinen, Hochleistungsgetriebe, Erdölbohranlagen, metallurgische Walzvorrichtungen und Bergbaumaschinen.

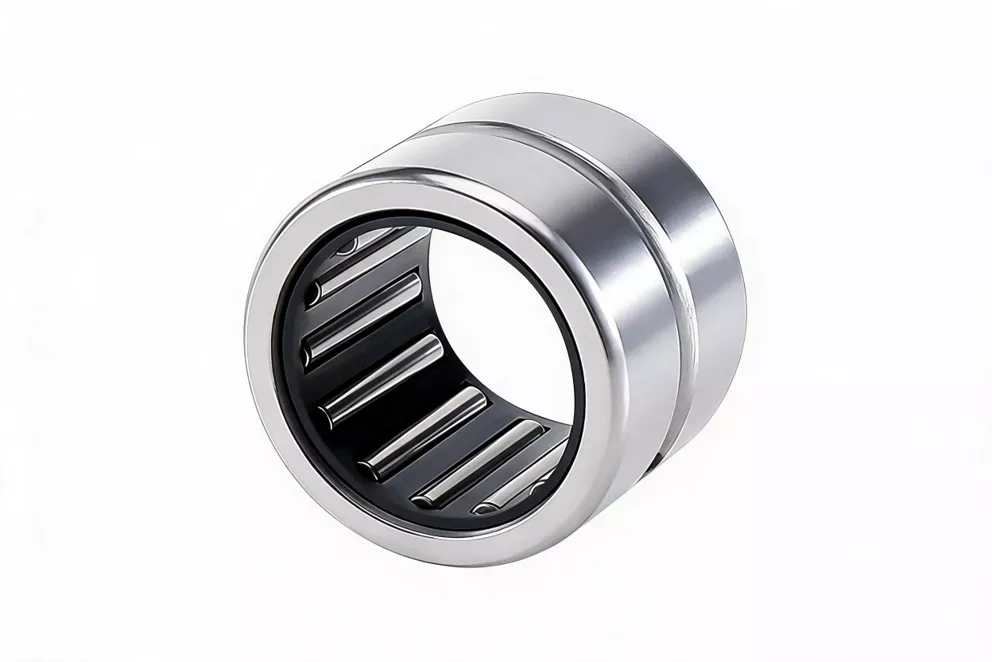

Bau‑EigenschaftenEs verwendet langgestreckte Nadeln mit großem Längen‑Durchmesser‑Verhältnis als Wälzkörper. Die radiale Baubreite ist äußerst gering, das Lager kann auch ohne Außenring betrieben werden.

HauptvorteileEs ermöglicht eine hervorragende Ausnutzung des radialen Bauraums, liefert hohe Tragfähigkeit bei kompakter Konstruktion und zeichnet sich durch eine gute Kosteneffizienz aus.

EinsatzbereicheAutomobilgetriebe, Motorkolbenbolzen, Roboter‑Gelenke, Werkzeugmaschinenführungen und Kleinelektromotoren.

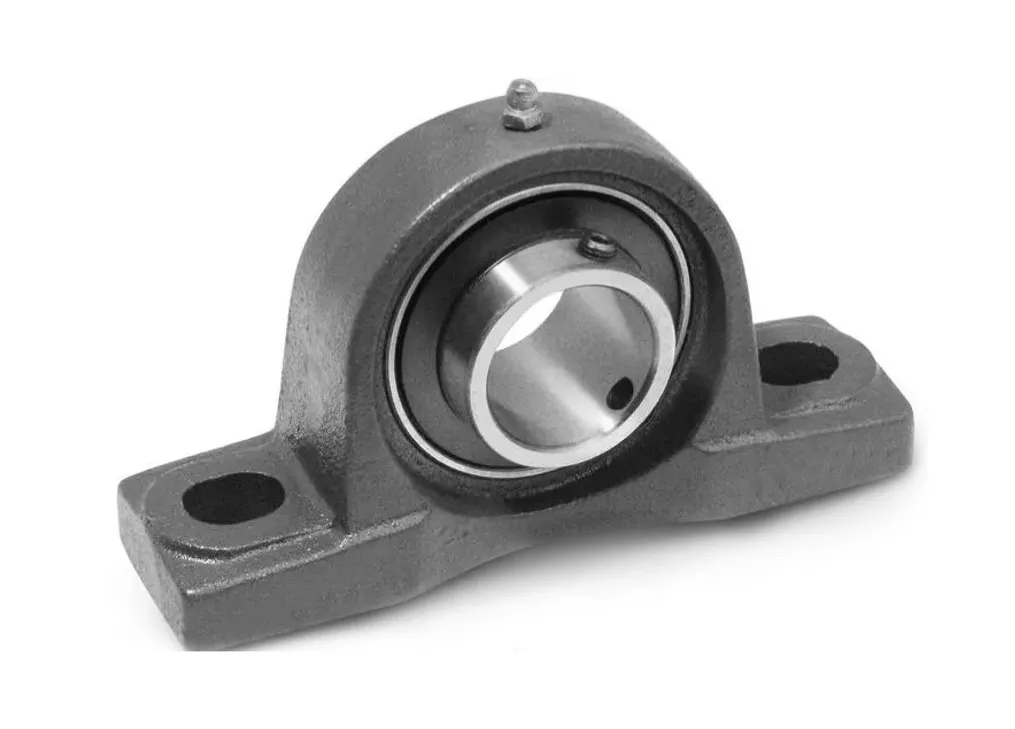

KonstruktionsintegrationDas Wälzlager ist mit einem Gusseisen‑Lagergehäuse zu einer Einheit verbunden. Es verfügt über integrierte Deckeldichtungen und Schmiernippel und stellt eine standardisierte, sofort einsatzbereite Baugruppe dar.

HauptvorteileEs lässt sich mühelos montieren, gleicht Koaxialitätsfehler durch Selbstausrichtung aus, schützt durch Dichtungen vor Staub und ist für anspruchsvolle Betriebsbedingungen geeignet.

EinsatzbereicheBandförderer, Landmaschinen, Bergbau‑Brechanlagen und Lebensmittelverarbeitungs‑Produktionslinien.

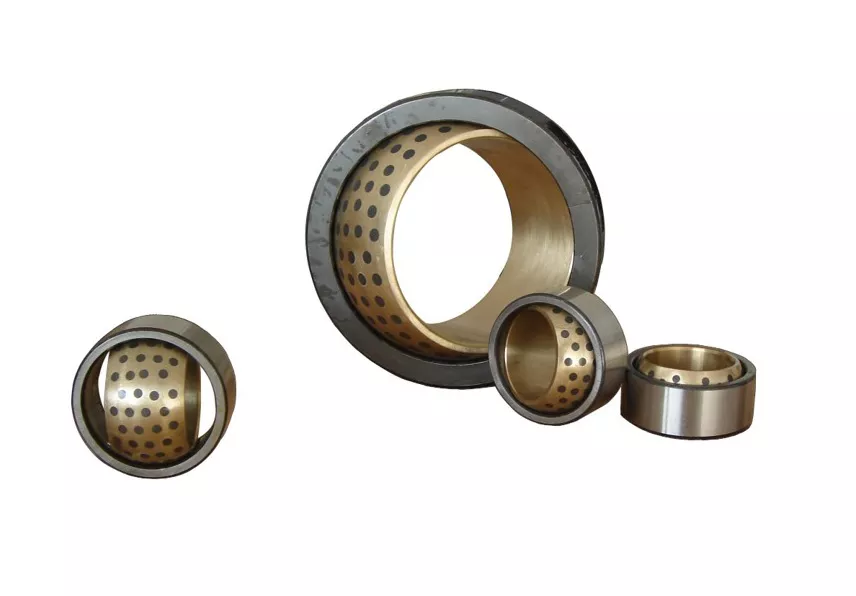

kugelförmige GleitbewegungDer Innen‑ und Außenring verfügen über eine kugelförmige Anlagefläche. Dadurch ist eine großwinklige Schwenkbewegung auch bei Montagefehlern oder geneigten Betriebsbedingungen möglich.

HauptvorteileEs zeichnet sich durch eine ausgezeichnete Stoßlastfestigkeit, einen geringen Reibungskoeffizienten, gute Selbstschmiereigenschaften und lange Wartungsintervalle aus.

EinsatzbereicheHydraulikzylinder von Baumaschinen, Automobil‑Federungssysteme, Steuerhebel der Luftfahrt sowie Pleuelstangen von Schwerlastmaschinen.

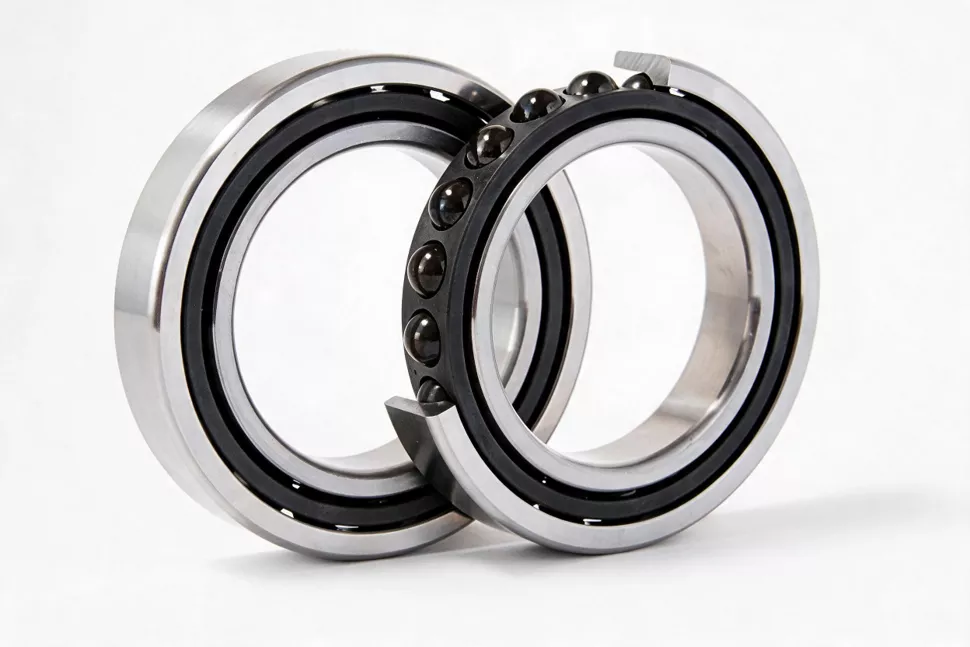

hochpräzise AusstattungEs handelt sich zumeist um paarweise eingebaute Schrägkugellager mit Keramikkugeln oder Siliziumnitrid‑Rollen, die eine außerordentlich hohe geometrische Genauigkeit aufweisen.

HauptvorteileEs erreicht eine rotationsgenauigkeit im Nanometer‑Bereich, besitzt eine extrem hohe Steifigkeit, geringe Wärmeentwicklung und kann sehr hohe Drehzahlen sowie kombinierte Belastungen aushalten.

EinsatzbereicheCNC‑Bearbeitungszentren, hochgenaue Rundschleifmaschinen, Präzisions‑Koordinatenbohrmaschinen und optische Geräte.

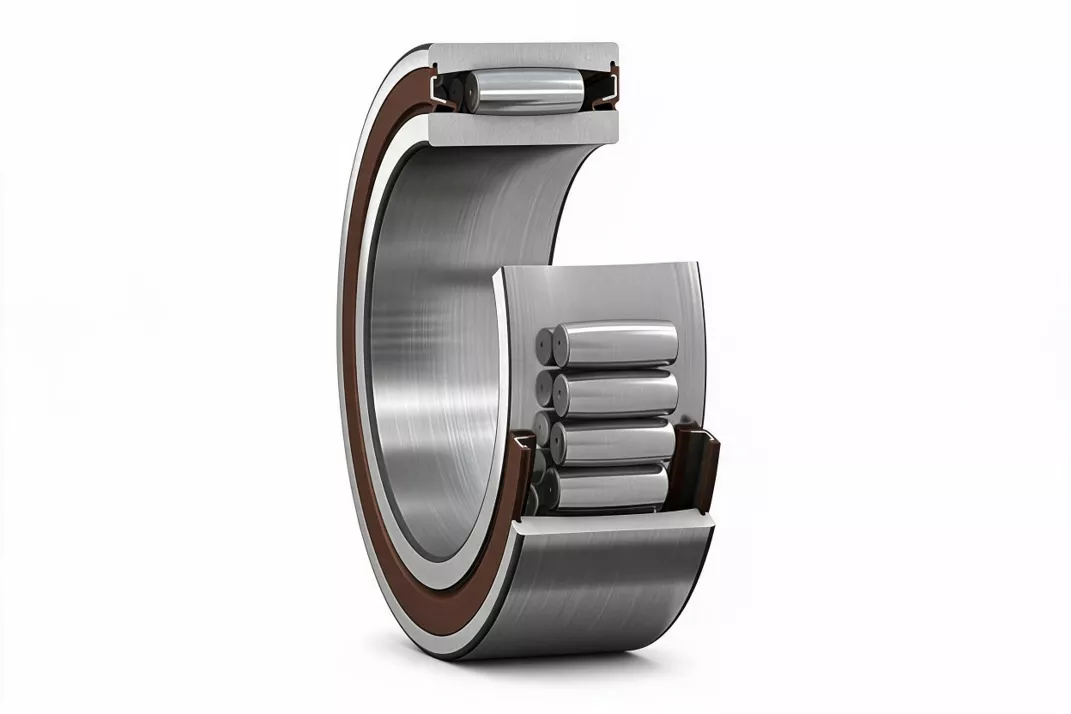

Bau‑InnovationDie einreihige Rollenkonstruktion durchbricht herkömmliche Grenzen. Sie ermöglicht gleichzeitig eine hervorragende Selbstausrichtung und den Ausgleich von axialen Verschiebungen, ohne dass ein zusätzliches Ausrichtlagergehäuse erforderlich ist.

KernwertEin sehr niedriger Reibungskoeffizient verbessert die Energieeffizienz, die extrem lange Lebensdauer senkt die Betriebs‑ und Wartungskosten. Es eignet sich hervorragend für Papiermaschinen‑Trockenzylinder, Stahl‑Stranggießanlagen, Bergbau‑Brecher sowie Windenergie‑Giersysteme.

FunktionsmerkmaleDie Außenoberfläche des Außenrings ist zylindrisch oder kugelförmig ausgeführt. Sie tritt unmittelbar als Wälzkörper mit Führungsbahnen, Nocken oder Exzenterrädern in Kontakt und zeichnet sich durch einen hohen Integrationsgrad aus.

KernwertEs verfügt über eine außerordentlich hohe radiale Tragfähigkeit und Steifigkeit sowie ausgezeichnete Stoßfestigkeit. Es ist ein zentrales Bauteil für automatisierte Nockenmechanismen, Werkzeugmaschinenführungen, Logistik‑Sortieranlagen und Druckmaschinen.

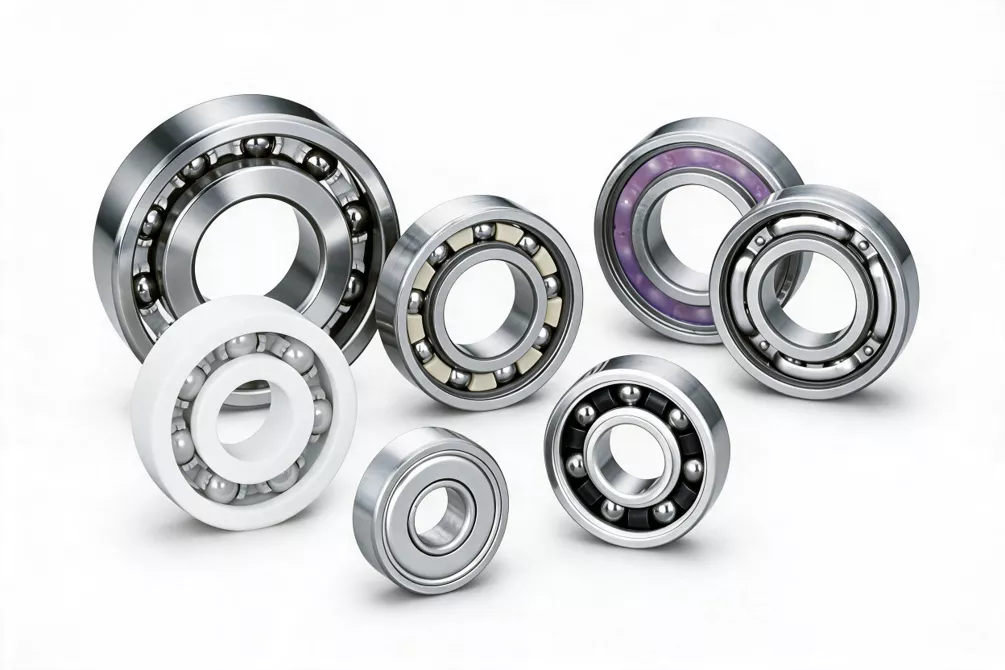

Einsatztauglichkeit für ExtrembedingungenMit keramischen Wälzkörpern, Festschmierstoffbeschichtungen und nichtmetallischen Käfigen wurde es eigens für Vakuum‑, Hochtemperatur‑, stark korrodierende oder Reinraum‑Umgebungen entwickelt.

KernwertEs arbeitet zuverlässig unter Extrembedingungen, bei denen herkömmliche Schmierung versagt, ist wartungsfrei und verursacht keine Verunreinigungen. Seine Hauptanwendungen liegen bei der Halbleiter‑Wafer‑Fertigung, Luft‑ und Raumfahrt, Biomedizin sowie präzisen Analysegeräten.
